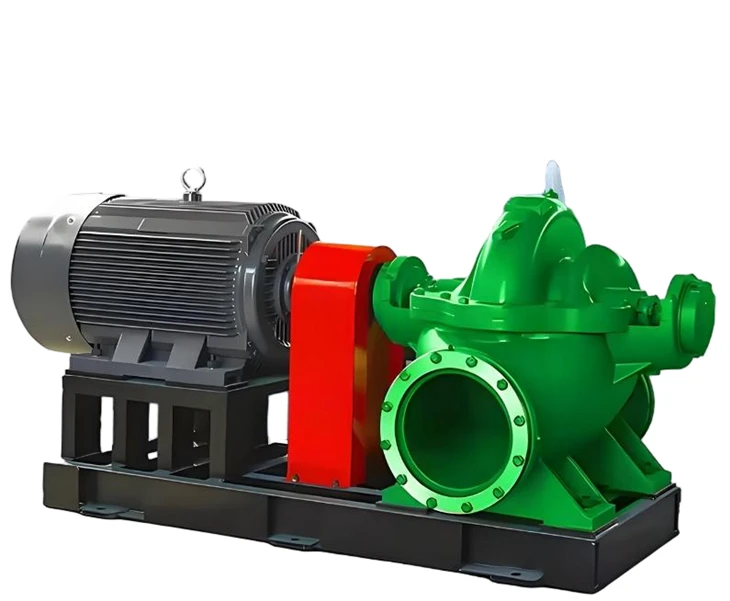

Двойной всасывающий центробежный насос Электродвигатель

Имя: S, SH Type Single - Стадия Double - всасывающий центробежный насос
Введение продукта:
S, SH Type Single - стадия двойной - всасывающий центробежный насос
Обзор продукта: Это центробежный насос с одной ступенкой и двойной всасыванием, расположенным в середине оболочки насоса. Он используется для перекачки чистой воды или других жидкостей с физическими и химическими свойствами, аналогичными воды. Температура транспортируемой жидкости не должна превышать 80 градусов.

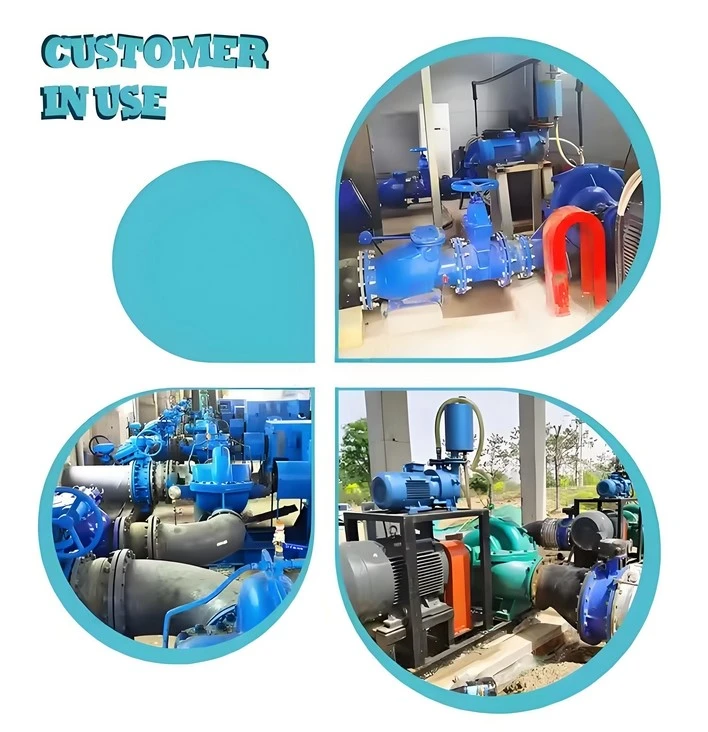

Основные применения: подходит для заводов, шахт, городских водоснабжения, электростанций, ирригации сельскохозяйственных угодий и различных проектов по охране воды.
Значение модели:
Структурные характеристики S типа Single - стадия двойной - всасывающий центробежный насос
1. Компактная структура, красивая внешность, хорошая стабильность и легкая установка.
2. Плавная работа, оптимизированная рабочая рабочая рабочая рабочая рабочаячестве снижает осевую силу до минимума, а превосходное лезвие гидравлического рабочего колеса обеспечивает превосходную производительность центробежного насоса. Внутренняя поверхность оболочки насоса и поверхности рабочего колеса обладает анти - производительность кавитации.
3. Подшипники используют подшипники SKF и NSK, чтобы обеспечить плавную работу, низкий шум и длительный срок службы.
4. Уплотнения вала используют механические уплотнения или упаковочные уплотнения. Это может обеспечить отсутствие утечки в течение 8000 часов работы.
5. Установка формы центробежного насоса: сборка не требует регулировки. Он может быть установлен по вертикальным или горизонтальным образом в соответствии с условиями использования сайта on -.
6. Добавление самого - устройства для прайма может достичь автоматического потребления воды, то есть не необходимо устанавливать нижний клапан, не необходимость в вакуумном насосе, нет необходимости в обратном потоке, а центробежный насос может запускаться.

Порты всасывания и разряда этого типа насоса расположены под центральной линией вала насоса, образуя горизонтальное направление относительно линии вала. Во время технического обслуживания нет необходимости демонтировать входные и выходные водопроводные трубы или мотор. С точки зрения направления вращения насос вращается по часовой стрелке. / Согласно требованиям пользователя, он также может повернуть против часовой стрелки.
Основные компоненты насоса включают: корпус насоса, крышку насоса, рабочее колесо, вал, двойное всасывающее кольцо, рукав вала и т. Д.
Корпус насоса и крышка насоса образуют рабочую камеру рабочего колеса. На входных и выходных водяных фланцах есть отверстия для винтов с трубными винтами для установки вакуумных датчиков и давления. На нижней части входных и выходных водных фланцев есть отверстия для трубных винтов для слива воды.
Работочке, которое подвергалось проверке статического баланса, фиксируется на валу двумя боковыми втулками гайками рукава вала. Его осевое положение можно отрегулировать через втулки.
Вал насоса поддерживается двумя одиночными - строк радиального шарика. Подшипники установлены в корпусах подшипников и устанавливаются на обоих концах корпуса насоса, смазываются смазкой.
Двойное всасывающее герметичное кольцо используется для уменьшения утечки воды из камеры давления насоса в всасывающую камеру.

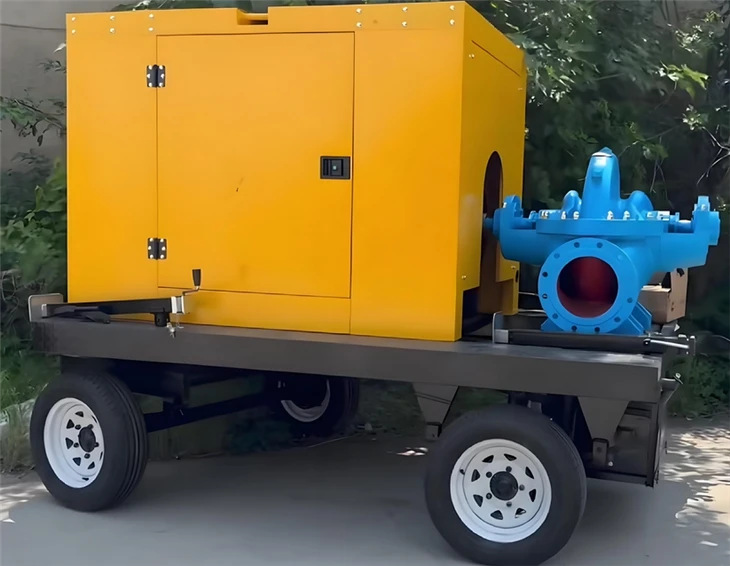

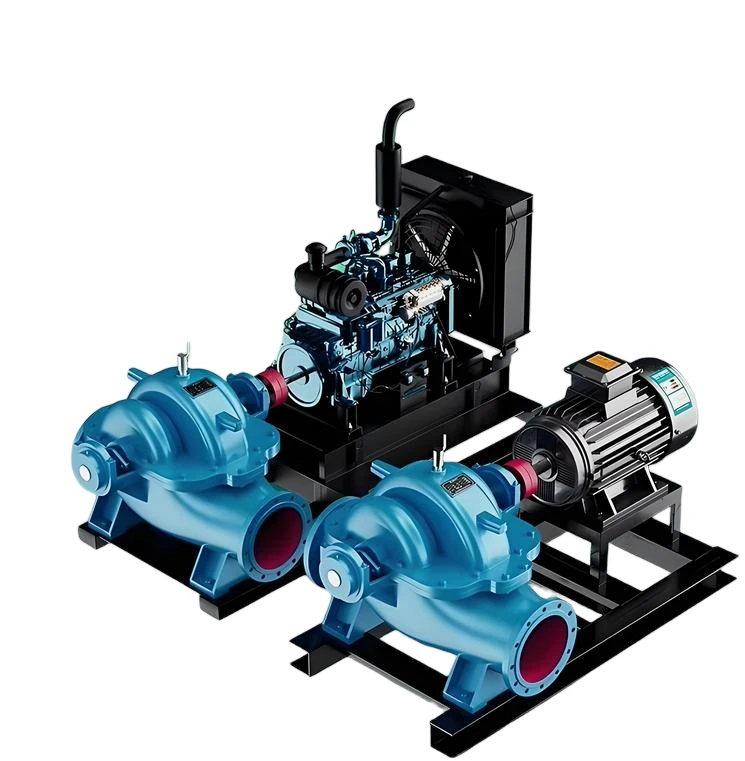

Насос непосредственно приводится в движение двигателем через упругую связь. Двигатель внутреннего сжигания также может использоваться в качестве источника питания при необходимости.
Уплотнение вала - это мягкое уплотнение. Согласно требованиям пользователей, может быть принята структура механического уплотнения.

Порты всасывания и разряда насосов типа S и SH расположены под центральной линией вала насоса, в горизонтальном направлении и в перпендикулярном положении к валу. Крышка насоса фиксируется на корпусе насоса, используя двойные - головные болты и конические винты позиционирования, что делает удобным открывать и осмотреть все детали внутри насоса без необходимости демонтировать вход воды, загрязненный трубопровод и двигатель. С точки зрения направления передачи, насосы типа SH вращаются против часовой стрелки; Насосы типа S вращаются по часовой стрелке.
Основные компоненты насосов типа S и SH включают в себя: корпус насоса (1), крышку насоса (2), рабочее колесо (3), вал (4), кольцо с двойным всасывающим герметиком (5), рукав вала (6) и подшипники.
Корпус насоса (1) изготовлен из чугуна. Он образует рабочую камеру с крышкой насоса. Фланцы на входных и выходных водяных каналах имеют отверстия для винтов для установки вакуумных датчиков и давления. Самая низкая часть шеи насоса имеет отверстие для винта для слива для истощения воды.
Крышка насоса (2) изготовлена ​​из чугуна. Он имеет отверстия для винтов с трубопроводом для установки труб водяного уплотнения и вентиляционных труб и подъемного крючка для крышки насоса на верхней части.
Рабочивание (3) сделано из чугуна. Его форма симметрична. Между двумя стенами есть скрученные лезвия. Жидкость входит в рабочее колесо с обеих сторон. Он подвергается статическому тестированию баланса во время производства.
(4) изготовлен из высокого - качественной углеродистой стали. Центр вала - рабочее колесо, которое фиксируется с использованием болтов, рукавов вала и гайков с обеих сторон рукава вала. Правый конец вала предназначен для установки связи и напрямую подключается к двигателю. Передача ремня не допускается на конце связи. Если необходима трансмиссия ремня, должна быть установлена ​​дополнительная опорная рама для поддержки шкива.
(5) сделан из чугуна. Чтобы предотвратить высокое - давление вода в насосе от утечки обратно к входе воды, выступающее полу - Круглое кольцо выполняется на кольце двойного всасывания и встроено в корпус насоса, чтобы исправить двойное всасывающее кольцо. Это легко поврежденная часть, и при ношении ее можно заменить запасной частью.
(6) сделан из чугуна. Он используется для исправления положения рабочего колеса и защиты износа вала в ящике для начинки. Это легко поврежденная часть, и при ношении ее можно заменить запасной частью.
Насосы типа S и SH имеют две опоры. Они используют одиночные - подшипники радиального шарика строк, которые установлены в корпусе подшипника (14) вблизи конца связи. Другой конец называется компонентом подшипника B. Они смазываются смазкой. Поскольку рабочее колесо является полностью симметричным, теоретически, насос не генерирует осевую силу. Тем не менее, трудно достичь одного и того же зазора в проходе потока воды и герметизирующего кольца с обеих сторон насоса во время производства. Следовательно, существует возможность генерации осевой силы в насосе. Осевая сила и сила вибрации несут подшипник -компонент B in Single - строки радиальных шариковых подшипников.
Упаковка служит уплотнением, предотвращая попадание воздуха в насос и предотвращая вытекание большого количества жидкости. Уплотнение в упаковке состоит из упаковочной камеры, образованной корпусом насоса и крышки насоса, упаковочной железы, упаковочного кольца, упаковочного рукава и упаковки. Небольшое количество высокого - воды от корпуса насоса проходит через внешнюю трубу уплотнения водяного уплотнения (или внутренний бак водного бака) и упаковочное кольцо в упаковочную камеру, служащей в качестве водяного уплотнения.
Тядкость упаковки должна быть подходящей. Это не должно быть слишком плотным или слишком свободным. Это должно быть так, чтобы жидкость могла просачиваться в каплю. Если упаковка слишком плотная, подшипник подвержен нагреванию, а энергопотребление увеличивается. Если упаковка слишком свободная, существует большая утечка жидкости, а эффективность насоса будет снижена.
